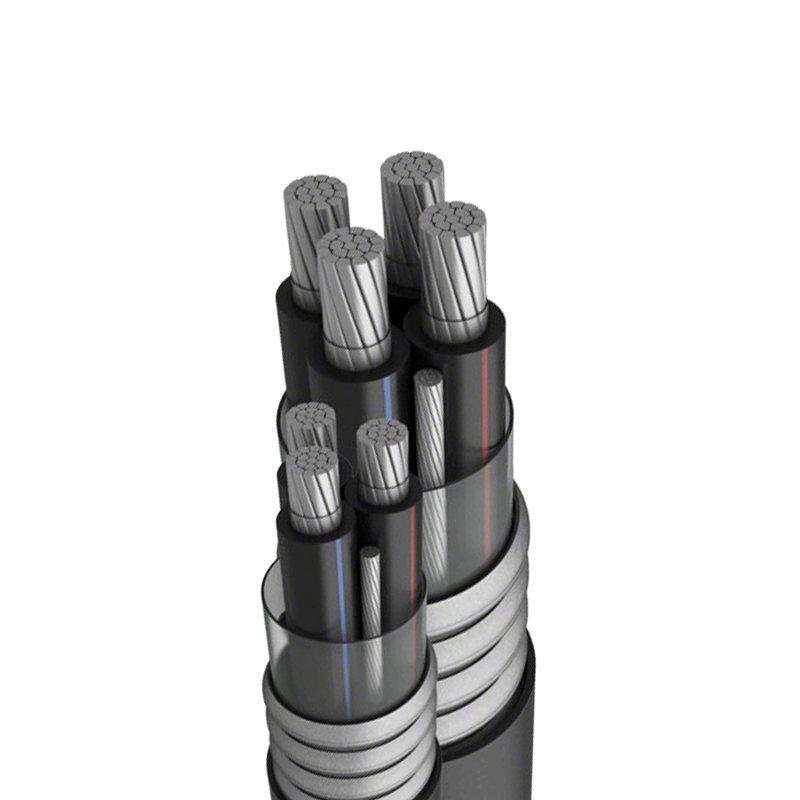

Kopparkärna och aluminiumkärna plastisolerad strömkabel med märkspänning på 26/35kV och lägre

• Referensstandarder

Produkten är tillverkad enligt standarden GB12706-2020 eller IEC, BS, DIN och  ICEA på begäran.

• Ansökningar

Produkten är lämplig för användning i kraftöverförings- och distributionsledningar med märkspänning 26/35kv.

• Driftsegenskaper

-- XLPE  Isolerad  Elkabel för märkströmsfrekvensspänning  Uo/U:3,6/6kV-26/35kV

·   Max. tillåten kontinuerlig drifttemperatur för ledare: 90°C.

·   Max. Kortslutningstemperaturen på ledaren får inte överstiga 250°C.

·   Omgivningstemperaturen under installation får inte understiga O°C.

·   Böjradien för enledad kabel ska inte vara mindre än 20 gånger kabeldiametern.

-- XL.PE isolerad elektrisk kabel för märkströmsfrekvensspänning Uo/U:0,6/kV.

·   Max. tillåten  kontinuerlig  driftstemperatur  för ledare: 90°C.

·   Max. kortslutningstemperaturen för ledaren får inte överstiga 250 ℃ (maximal varaktighet 5 s).

·   Omgivningstemperaturen under installation får inte understiga O°C.

·   Böjradien för en kabel ska inte vara mindre än 15 gånger kabelns diameter.

-- XL.PE Isolerad elektrisk kabel för märkströmsfrekvensspänning Uo/U:0,6/1kV.

· Max. tillåten  kontinuerlig  driftstemperatur  för  ledare: 70°C

· Max. Ledarens kortslutningstemperatur får inte överstiga 160°C.

·(5s  maximal varaktighet)

· Omgivningstemperaturen under installationen får inte understiga O°C.

·Böjradien för en kabel ska inte vara mindre än 15 gånger kabelns diameter.

• Spänningsbeteckning

Den  märkta  spänningen  för  kabeln  för en given  applikations hall är lämplig  för  driftsförhållandena i systemet där kabeln används, och uttrycks i form av  Uou  (tn)kV   Där:

·   Uo-: Den nominella ström-frekvensspänningen mellan ledare och skärm eller metallisk mantel, för vilken  kabeln  konstruerats;

·   U-:  Den märkström-frekvensspänning mellan ledarna,  för vilken kabeln är konstruerad;

·   Um-: Det maximala värdet för den "högsta systemspänningen" som utrustningen får användas för.

Uo-värdena för kablar för trefassystem rekommenderas enligt följande:

Den första typen används för enfas jordfelstid inte mer än 1 min åt gången, och den kan också användas för system med en maximal tid på högst 8 timmar och en ackumulerad årlig totalsumma på högst 12 timmar. Den andra typen används i systemet med längre jordfelstid och tillfällen med högre      krav på kabelisoleringsprestanda.
