XLPE-isolerad strömkabel för märkspänning 3,6/6kV~26/35kV

Få en gratis anpassad offert
Starta ditt projekt från en gratis prislista skräddarsydd efter dina behov.

Kabeltyp och namn

Typ		Ansökan
Yiv	Kopparkärna XLPE Isolerad pvc Mantlad Power Kabel	Inomhus, tunnel, kabeldike och andra platser, står inte emot yttre mekaniska krafter. Enkelledskablar får inte läggas i magnetisk hantering. Inomhus, tunnel, kabeldike eller nedgrävd läggning, kan motstå vissa mekaniska yttre krafter, men kan inte motstå stora spänningar. Inomhus, tunnel, kabeldikemuddring eller nedgrävd läggning, etc. kan motstå mekanisk yttre kraft och viss spänning.
YJLV	Aluminiumkärna XLPE-isolerad PVC-mantlad Strömkabel
VY	Kopparkärna XLPE isolerad polyeten mantlad Strömkabel
YJLY	Aluminiumkärna XLPE isolerad polyeten Mantlad strömkabel
Yv22	Kopparkärna XLPE isolerat stålbälte Armored PVC Mantlad strömkabel
YJLV22	Aluminiumkärna XLPE isolerat stålbälte pansar PVC-mantlad strömkabel
YIV23	Kopparkärna XLPE isolerat stålbälte pansar Polyetenmantlad strömkabel
YILV23	Aluminiumkärna XLPE isolerat stålbälte pansar Polyetenmantlad strömkabel
YJV32	Kopparkärna XLPE isolerad finståltråd Armerad PVC-mantlad strömkabel
YJLV32	Aluminiumkärna XLPE isolerad finståltråd Armerad PVC-mantlad strömkabel
YJV33	Kopparkärna XLPE isolerad finståltråd Armerad polyetenmantlad strömkabel
YJLV33	Aluminiumkärna XLPE isolerad finståltråd Armerad polyetenmantlad strömkabel

Produktionsutbud av kabel

Typ	Kärnor	Nominell spänning kV
		3,6/6	6/66/10	8,7/10 8,7/15	20/12	18/20 18/30	21/35	26/35
		Nominellt tvärsnitt mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Obs: Enkärnig pansarkabel är lämplig för DC-system, inte för AC-system, bör använda pansarskikt av icke-magnetiskt material eller använda magnetiska isoleringsåtgärder.

Konstruktion av kabel

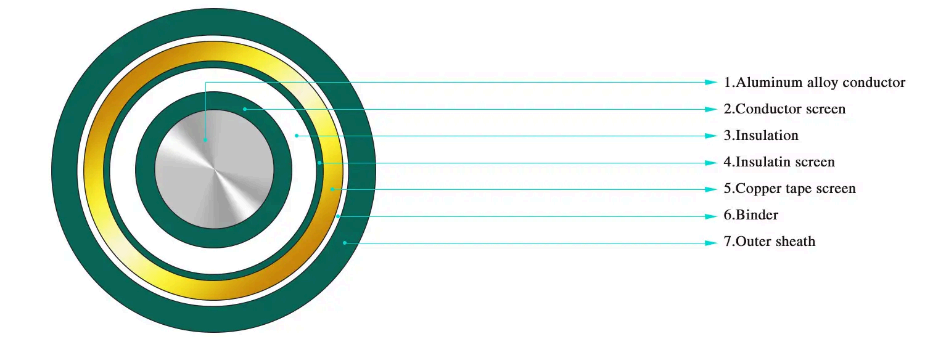

· Enkelkärnig XLPE-isoleringsströmkabel för märkspänning från 3,6/6kV~26/35kV

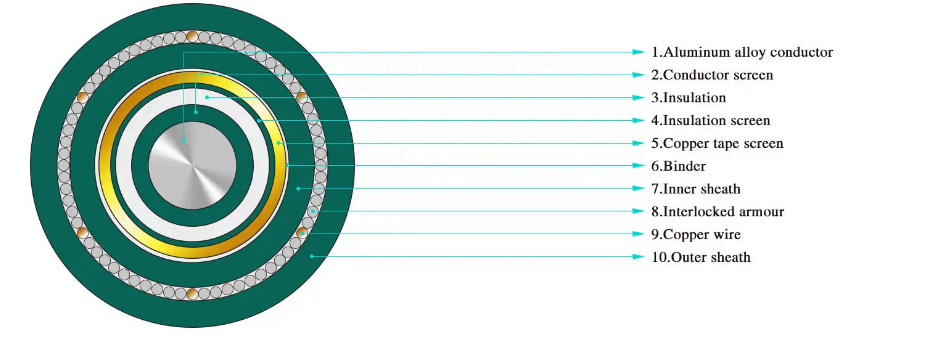

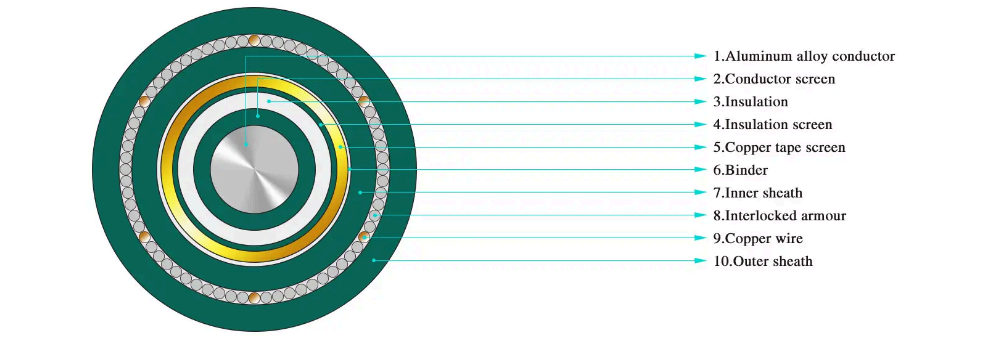

·Enkärnig XLPE-isolering ståltrådsarmerad strömkabel för märkspänning från 3,6/6kV~26/35kV

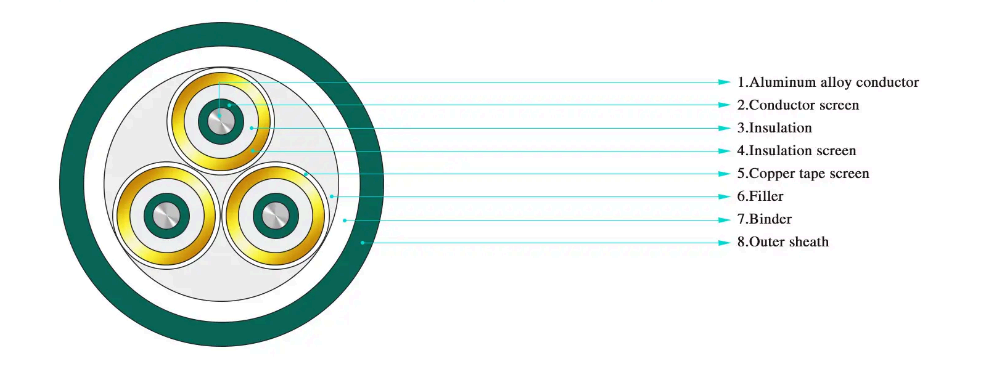

· Tre-kärnig XLPE-isoleringsströmkabel för märkspänning från 3,6/6kV~26/35kV

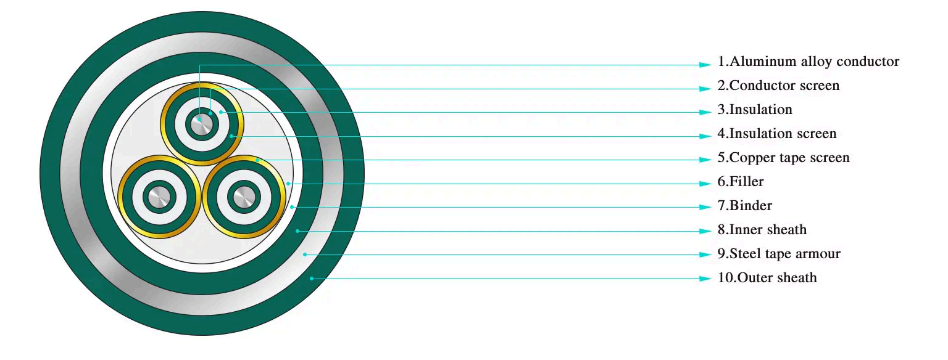

·Tre-kärnig XLPE isolering ståltejp armerad strömkabel för märkspänning från 3,6/6kV~26/35kV

·Tre-kärnig XLPE isolering ståltråd armerad strömkabel för märkspänning från 3,6/6kV~26/35kV

Kabeltyp och namn

Nominell kors- sektionerad område mm 2	Isoleringstjocklek mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Cirka totalt diameter mm	Beräknat kabelns vikt		Ca totalt sett diameter mm	Beräknat vikt av kabel		Ca totalt sett diameter mm	Beräknat vikt av kabel
		Cirka totalt diameter mm	YJV YJY	YJLV YJLY	Ca totalt sett diameter mm	YJV22 YJV22	YJLV23 YJLV23	Ca totalt sett diameter mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
